Представьте: вы управляете многотонным краном, который движется со скоростью гепарда, а вам нужно остановить его с точностью до толщины кредитной карты. Или вы следите за агрегатом, который работает при температурах, где обычная электроника давно бы "заговорила" по-китайски.

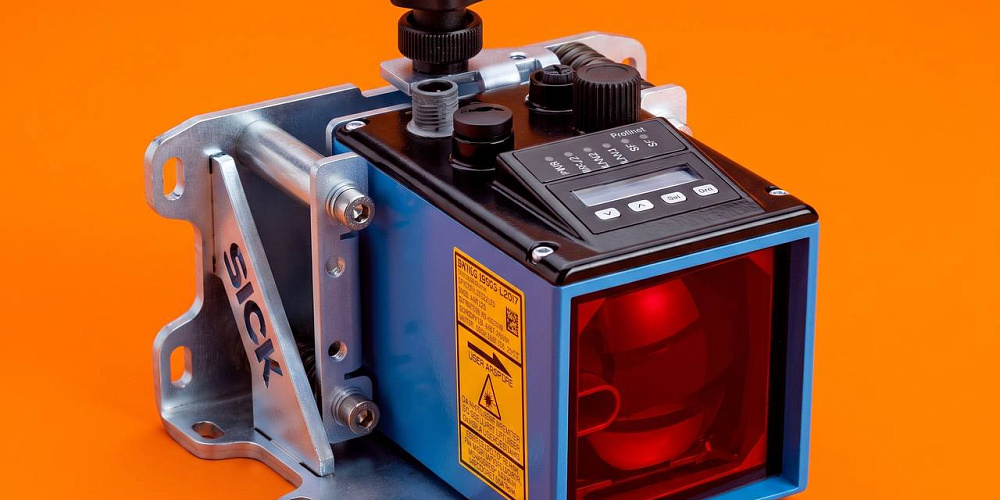

Здесь на сцену выходит DL100-22HA2101 — не просто датчик, а настоящий технологический ниндзя от SICK. Он сочетает в себе точность швейцарских часов, выносливость полярника и интеллект искусственного интеллекта.
И да, он не боится ни жары, ни холода, ни грязи.
🔗 Забрать себе этот чудо-датчик
🔗 Весь арсенал SICK в одном месте
Главный козырь DL100-22HA2101 — его экстремальная термоустойчивость (данные из раздела "Данные окружающей среды"):
Рабочий диапазон:
–40 °C ... +55 °C — с включённым нагревателем
–40 °C ... +75 °C — с охлаждающим корпусом
Температура хранения: –40 °C ... +75 °C
Время прогрева при –10 °C: обычно 7 минут
При работе ниже –20 °C требуется напряжение питания не менее 24 В
Это значит, что датчик одинаково круто чувствует себя в морозильной камере, на раскалённой крыше цеха и даже в пустыне. Встроенный обогрев стартует автоматически.
Датчик "дружит" с отражающей плёнкой Diamond Grade (данные из "Характеристик"):
Диапазон измерения: 0,15 м ... 200 м
Разрешение на выбор: 0,1 мм / 0,125 мм / 1 мм / 10 мм / 100 мм
Повторяемость: 1 мм
Абсолютная точность измерения: ±2,5 мм
Это как если бы вы с закрытыми глазами попадали дротиком в яблочко с расстояния 100 метров — и делали это без единого промаха.
DL100-22HA2101 создан для бешеного ритма современной промышленности (из "Характеристик"):
Максимальная скорость перемещения объекта: 15 м/с
Допустимое ускорение: ≤ 15 м/с²
Теперь представьте: вы управляете краном-балкой, роботом-укладчиком или портальным станком — и датчик успевает отслеживать каждое движение, каждое колебание, каждый рывок.
Датчик общается с вашим контроллером на языке SSI (раздел "Интерфейсы") — быстро, надёжно и с защитой от помех. Но это только верхушка айсберга:
2 дискретных выхода (двухтактный режим: PNP/NPN, максимальный выходной ток ≤ 100 мА, с защитой от КЗ и перегрузки)
Функции выходов можно настроить на:
✓ сигнал о достижении дистанции
✓ контроль скорости
✓ предупреждение о старении лазера
✓ загрязнение оптики
✓ превышение/занижение внутренней температуры
✓ ошибку достоверности измерения
✓ неготовность лазера
✓ включение нагрева
✓ принудительное отключение лазера
1 многофункциональный вход (MF1) с логикой: HIGH > 12 В / LOW < 3 В
На корпусе — 6-разрядный точечно-матричный дисплей 5×7 и светодиодный индикатор статуса (из "Электрики"). Можно в реальном времени видеть расстояние, скорость или диагностику — без компьютера, без ПО, просто взглядом. Управление — кнопками прямо на корпусе.
IP65 — пыль и струи воды не страшны.
Лазер класса 2 (IEC 60825-1:2014, EN 60825-1:2014) — безопасен для глаз.
MTTFd — 101 год, DCavg — 0% (параметры безопасности).
Корпус — литой алюминий, переднее окно — ударопрочный PMMA.
Тип защиты: класс III.
Подключение: разъём M12, совместимость с SPEEDCON™.
Датчик прошёл испытания на удар (EN 60068-2-27) , вибрацию (EN 60068-2-6) и шум (EN 60068-2-64) , а также соответствует EMC EN 61000-6-2 и EN 61000-6-4.
Дополнительные параметры среды (из "Данных окружающей среды"):
Влияние давления воздуха: 0,3 ppm/гПа
Влияние температуры: 1 ppm/K
Температурный дрейф: типовой 0,1 мм/K
Невосприимчивость к постороннему свету: ≤ 100 000 лк
Крановые системы — позиционирование тележек и грузовых захватов.
Складская логистика — автоматические штабелёры и стеллажные погрузчики.
Горная промышленность — контроль перемещения тяжёлых механизмов.
Автопром — синхронизация конвейеров и роботизированных линий.
Порты и терминалы — точная установка контейнеров в ячейки.
Из раздела "Рекомендуемые аксессуары":
Отражатели:
PL560DG (665×665 мм, алюминий, –25 ... +65 °C)
PL240DG (330×330 мм, алюминий, –34 ... +70 °C)
Крепление: юстировочный блок BEF-AH-DX100 (сталь, оцинковка)
Кабели и разъёмы:
YF2A68-050XXXXLEAX — M12 на свободный конец, 5 м, PUR, без галогенов
SSL-2J04-G05MZ — PROFINET, M12 D-код на RJ45, 5 м
YG2A88-050XXXM2A88 — M12 на M12, 5 м, PUR
YF2A28-020XXXXLEAX — разветвитель, 2 м
YG2A88-C60XXXM2A88 — M12 на M12, 0,6 м
Потому что это инструмент управления реальностью вашего производства:
✅ Видит до 200 м с точностью ±2,5 мм
✅ Не боится жары, холода, засветки до 100 000 лк
✅ Выдаёт результат синхронно с запросом от ПЛК (время вывода — измерительный цикл)
✅ Предупреждает о проблемах до остановки
✅ Служит 101 год (MTTFd)
✅ Весь интеллект — от SICK
Диапазон: 0,15–200 м (Diamond Grade)
Точность: ±2,5 мм, повторяемость 1 мм
Разрешение: 0,1 / 0,125 / 1 / 10 / 100 мм
Скорость объекта: до 15 м/с, ускорение ≤ 15 м/с²
Интерфейс: SSI
Выходы: 2 × PNP/NPN, ≤ 100 мА (защита от КЗ)
Вход: MF1 (HIGH > 12 В, LOW < 3 В)
Питание: 18–30 В DC, < 1000 мА при 24 В, пульсация ≤ 5 Вss
Инициализация: типово 1,5 с (после потери рефлектора < 40 мс)
Защита: IP65, класс III
Лазер: красный, видимый, класс 2 (IEC/EN 60825-1:2014)
Размер пятна: 5 мм + (2 мм × расстояние в м)
Дисплей: 6 разрядов, 5×7 точек + LED
Температура: –40 … +75 °C (работа/хранение)
Корпус: алюминий, окно — PMMA
Габариты: 69,4 × 82,5 × 100,2 мм
Вес: ~800 г (с креплением 1600 г)
MTTFd: 101 год, DCavg: 0%
Стандарты: EN 60825-1, EN 61000-6-2, EN 61000-6-4, EN 60068 (удар/вибрация/шум)
DL100-22HA2101 — это не просто датчик, это апгрейд вашего контроля. С ним вы не просто следите за процессами — вы управляете ими с хирургической точностью.
SICK создаёт интеллектуальные датчики не ради технологий, а ради вашего спокойствия, безопасности и прибыли.
Готовы увидеть мир по-новому?
🔗 Забрать DL100-22HA2101 с собой
🔗 Зависнуть в каталоге SICK на час-другой
🔗 Связаться с нами
Sensor Intelligence — это не слоган, это образ жизни.
SICK. Всё под контролем.
