SGMGV-09DDA6F Сервопривод

Сервопривод OMRON SGMGV-09DDA6F – высокоточное решение для промышленной автоматизации

Описание устройства

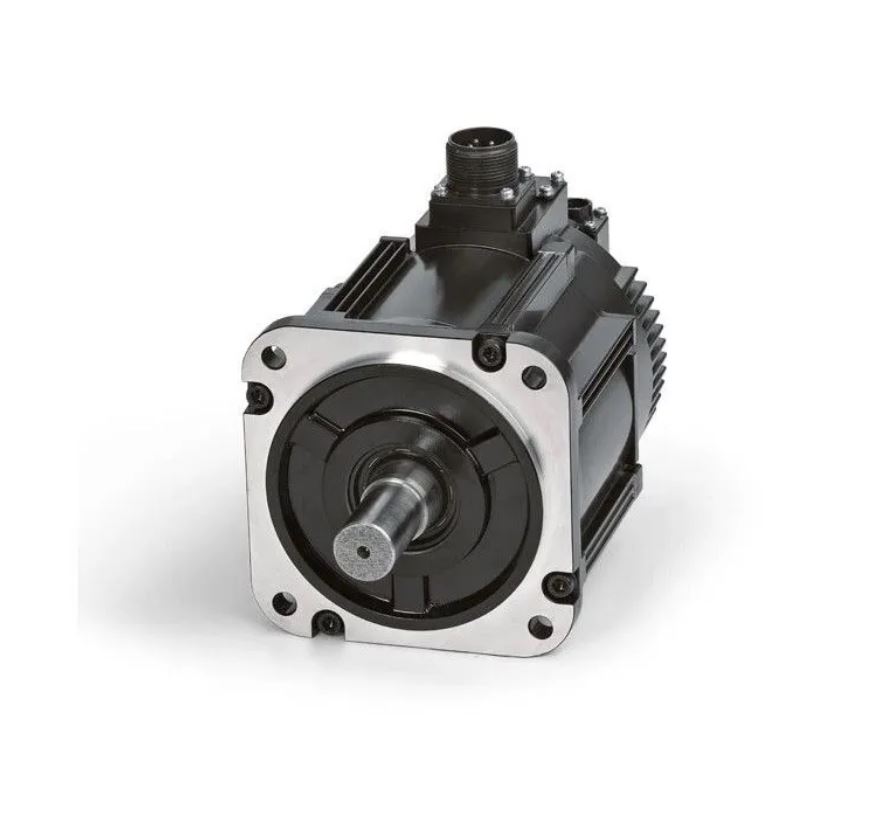

Сервопривод SGMGV-09DDA6F от OMRON представляет собой высокопроизводительный серводвигатель серии Sigma-5 с абсолютным энкодером. Модель разработана для прецизионного управления в автоматизированных промышленных системах.

Технические характеристики

• Тип: синхронный серводвигатель с постоянными магнитами

• Номинальная мощность: 750 Вт

• Номинальная скорость: 3000 об/мин

• Момент инерции ротора: 0,247×10⁻⁴ кг·м²

• Класс защиты: IP65

• Тип энкодера: абсолютный (17-бит)

• Фланцевый размер: 60 мм

• Рабочая температура: 0°C до +40°C (без замерзания)

Ключевые особенности
✔ Высокая точность позиционирования (±20 угл. сек)
✔ Плавное движение без вибраций
✔ Компактная конструкция с высоким моментом
✔ Встроенный тормоз (удерживающий момент 0,6 Н·м)
✔ Совместимость с сервоусилителями Omron серии SGDV

Функциональные возможности

• Поддержка высокоскоростного позиционирования

• Режим подавления вибрации механизмов

• Функция автоматической настройки параметров

• Возможность работы в различных режимах:

  • Позиционный

  • Скоростной

  • Моментный

Области применения

• Промышленные роботы и манипуляторы

• Прецизионные станки с ЧПУ

• Автоматизированные сборочные линии

• Оборудование для полупроводниковой промышленности

• Системы упаковки и фасовки

Совместимое оборудование

• Сервоусилители SGDV-R70A, SGDV-R90A

• Контроллеры Omron серии NX1/NJ

• Программное обеспечение Sysmac Studio

Преимущества модели

• Высокий момент на низких скоростях

• Оптимизированная тепловая конструкция

• Улучшенные динамические характеристики

• Долгий срок службы подшипников

• Простота интеграции в существующие системы

Монтажные особенности

• Осевая нагрузка: макс. 49 Н

• Радиальная нагрузка: макс. 245 Н

• Рекомендуемый момент затяжки фланца: 5,4 Н·м

• Требования к соосности: ≤0,05 мм

Сервопривод OMRON SGMGV-09DDA6F обеспечивает исключительную точность и надежность в промышленных приложениях, сочетая передовые технологии управления с проверенным качеством Omron.
