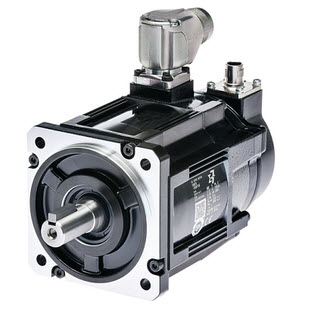

SGM7G-1EAFC61 Серводвигатель

Серводвигатель Yaskawa SGM7G-1EAFC61 – высокоскоростное решение для прецизионных систем

Описание
Серводвигатель SGM7G-1EAFC61 серии Sigma-7 от Yaskawa представляет собой высокоскоростной компактный двигатель с абсолютным энкодером. Разработан для применения в системах, требующих максимальной динамики и точности позиционирования.

Технические параметры

• Тип: синхронный с постоянными магнитами

• Номинальная мощность: 1,0 кВт

• Номинальная скорость: 3000 об/мин

• Максимальная скорость: 5000 об/мин

• Номинальный момент: 3,18 Н·м

• Максимальный момент: 9,54 Н·м

• Момент инерции: 0,62×10⁻⁴ кг·м²

• Класс защиты: IP67 (полная пылевлагозащита)

• Энкодер: 24-бит абсолютный

• Фланцевый размер: 60 мм

• Температура эксплуатации: 0...+40°C

Конструктивные особенности

• Оптимизированный магнитный путь для высокого КПД

• Встроенный термодатчик для защиты от перегрева

• Усиленные подшипники с увеличенным ресурсом

• Компактный корпус с уменьшенной длиной

Режимы работы

• Позиционный (абсолютное/относительное позиционирование)

• Скоростной (постоянная/программируемая скорость)

• Моментный (управление крутящим моментом)

• Гибридный (комбинированные режимы)

Применение

• Высокоскоростные станки с ЧПУ

• Промышленные роботы 6-го поколения

• Прецизионное оборудование для электроники

• Медицинские аппараты и лабораторные системы

• Автоматизированные линии сборки премиум-класса

Совместимость

• Сервоусилители: SGD7S-1E0A

• Контроллеры: NX/NJ серии

• Программное обеспечение: Sysmac Studio

• Сетевые протоколы: EtherCAT, Mechatrolink-III

Преимущества

• В 1,5 раза выше динамика по сравнению с Sigma-5

• Улучшенная точность позиционирования (±0,01°)

• Пониженный уровень шума и вибраций

• Упрощенный монтаж благодаря новой конструкции

• Полная совместимость с экосистемой Omron

Монтажные требования

• Осевое усилие: ≤49 N

• Радиальная нагрузка: ≤245 N

• Требуемая соосность: ≤0,02 мм

• Рекомендуемый момент затяжки: 5,4 Н·м

Серводвигатель SGM7G-1EAFC61 устанавливает новый стандарт производительности в своем классе, предлагая уникальное сочетание скорости, точности и надежности для самых требовательных промышленных применений.
